电磁除铁器回收系统在烧结厂的应用

电磁除铁器回收系统在烧结厂的应用

烧结厂物料的运输大部分靠带式输送机传，其间还要经过许多加工设备，因此很难避免掺杂铁块等，这些杂铁对带式输送机及下道工序的机器设备是一个很大的威胁。

尤其对烧结厂的烧结矿运输来说，除去烧结矿中的杂铁更为重要，除铁的好与坏直接关系到带式输送机、筛板以及漏斗的良好运转。

此文讲述了RCDB—12型除铁器回收系统，在烧结机上的应用，根据烧结矿的粒度、料层的厚度、带式输送机的速度，取得了很好的效果。

一、系统组成及结构特征

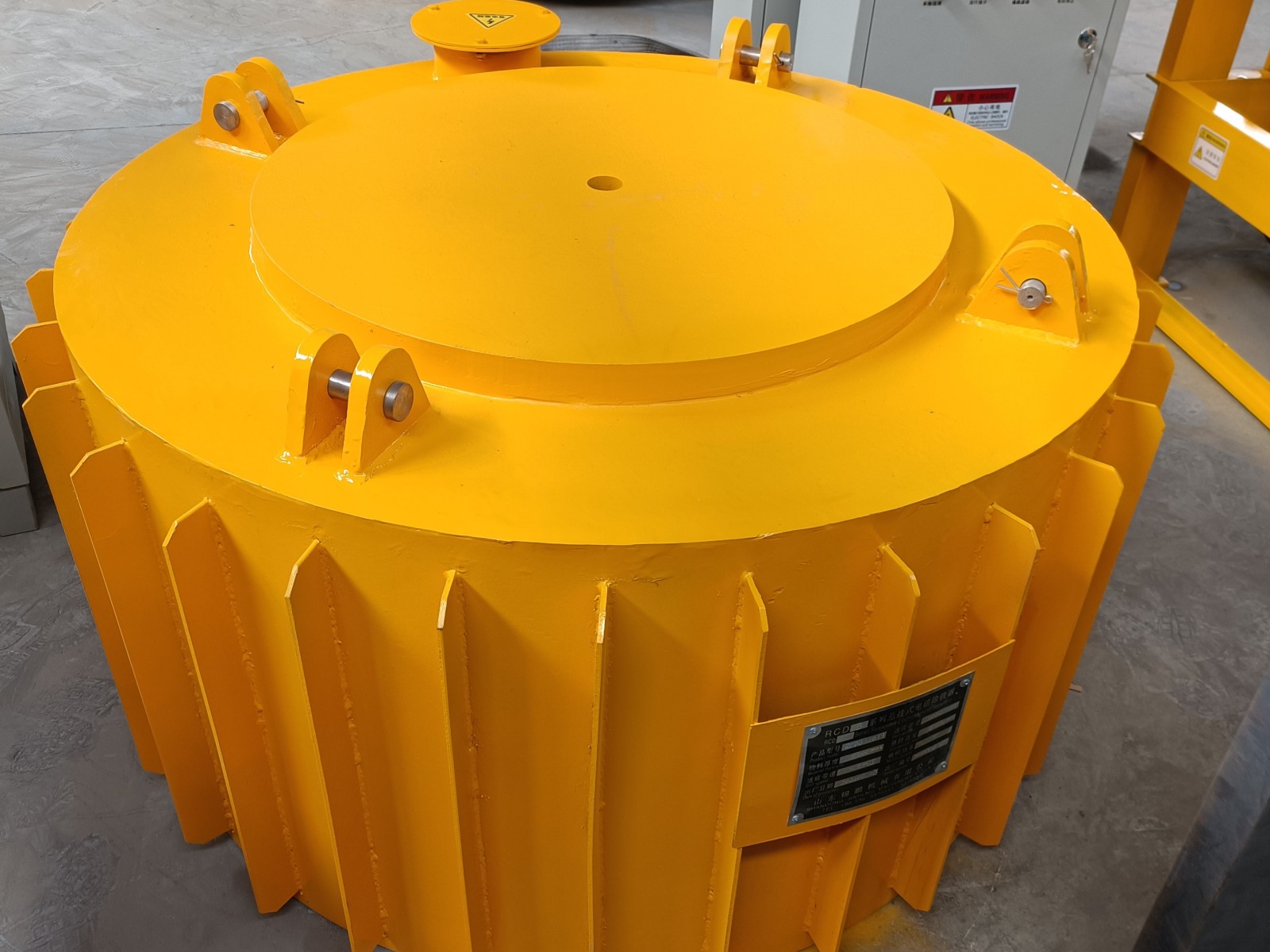

1.1系统组成该回收系统是由一台回收盘式电磁除铁器、一台电控柜、两台金属探测仪、一台电动行走小车、一台物料分离台、一个无磁托辊、一套吊具组成的。

1.2结构特征除铁器线圈的散热方式为自然冷却式。它采用新型导热及绝缘材料，具有独特磁芯磁路设计.其具有全封闭、自冷、防潮、防污染、绝缘好、低温升、散热快、磁势大、耐用、重量轻、吸力强、能耗低、除铁率高等优势。电气整流配套设备功能齐全，可实现自动化及程序，工作性能稳定可靠，电控装置为回收式电磁除铁器励磁提供直流电源及程序控制，其整体结构适合落地式安装，用于控制行走小车的盘式自冷的电磁除铁器工作.

二、工作原理

2.1除铁器电磁原理根据闭合载流线圈可以产生磁场的基本原理，RCDB—12型除铁器，轭板边与其焊成一体的铁芯的外壳.按散热条绕成励磁线圈，其四周借助外筒壳进行散热，下托板覆盖在线吲下部，将磁力线大限度地集中在除铁器的下部的磁吸板上，并通过交流接触器的吸合与释放来控制行走电机的运转与运转方向的改变。

2.2设备系统除铁工作步骤

(1)烧结矿中的铁件经过金属探测仪时，金属探测仪向电榨卡巨发出行铁信号。

(2)电拉柜接到信号后，对除铁器通电加强励磁，除铁器将杂铁和部分烧结矿吸起。

(3)电动行走小车带动除铁器离开带式输送机到料铁分离台

(4)除铁器去磁，将铁件和部分烧结矿放在分离台上。

(5)对除铁器通弱励磁，只将铁吸起，电动行止小车带动除铁器到集铁箱。除铁器去磁，将铁件丢弃往集铁箱。

电动行走小车除铁器进入弱励磁状态，通过调节物料分离台的高度及弱励磁电位器，设定弱励磁流为32A，达到吸分离台上的铁件而不吸烧结矿。

三、结语：RCDB—12型除铁器已广泛应用与烧结矿回收系统，经过近几年来的运行结果表明：该系统操作简单、自动化程度高、维修方便、可靠性强、除铁准确，

有力地保障了烧结机的正常运行。
